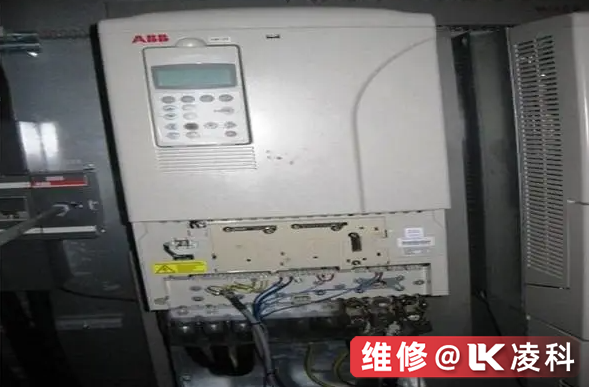

ABB直流调速器维修过程分析与总结：8号下午，我接到一位客户的电话，客户说他有一台ABB直流调速器先是报警故障代码F9，他查了说明书为电源欠压，想询问我们是否可以维修此类故障，如果可以维修，他希望赶紧上门给他修复好，因为工厂生产电缆任务重。考虑到客户所在地比较远，上门费用偏高，我们建议客户将机器寄过来维修，我们会安排一个加急，这样不管是费用还是需要的时间其实对客户来说也都没什么损失。客户想了想同意了。我们的工程师拿到损坏的机器后经过初步检查，发现电源板上的三个保险烧了，这样CPU检测不到三相交流电的电压，所以才会报警。



    ABB直流调速器维修过程

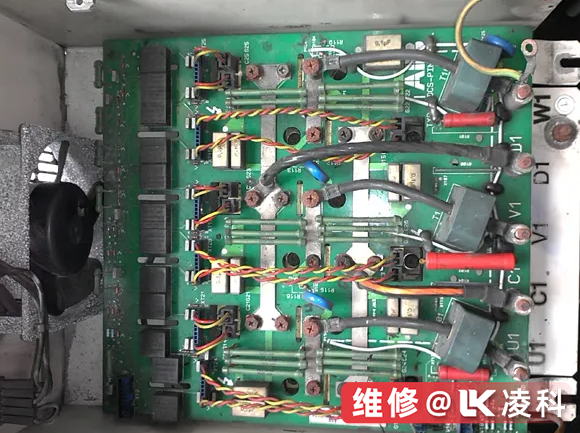

    至于保险烧的原因，我们检测后发现是负载电路有过流引起的，而这里唯一的负载就是励磁整流单元，它的供电直接取自三个保险。现在故障的原因已经知道是因为模块短路，拆开模块的电路板后发现上面接也两只IGBT：25N120，测量已经短路。拆下这两根管子后，测量模块的整流部分就好了。这两个部件的安装位置是可控输出电路，我们猜测是之前维修的人看到模块内部有问题了，不想更换模块，所以用了其他模块替代。我们赶紧给客户打电话再次询问这台机器的情况，客户交待说在两个月前有请过当地的一家公司进行过维修。看来这种方法是不可行了，首先要更换模块。



    测量ABB直流调速器时观察发现B和A之间的IGBT元件开路，其他均没有问题，怪不得先前维修的人想改电路省模块。然而，为了更安全可靠，我们决定更新一个新模块。更换模块后，试验机没有直流输出，报警F12。模块的2英尺为输出控制英尺，由光耦合3140控制。3140的工作电压来自黑色小变压器。其主要由3844实现，3844的工作电源由蓝色三线插头提供，其余为光耦合控制线。这个插头的排列是：1.2.6伏工作电源，2.4伏，3844与插头之间的电阻为3.4伏R92，即3.9欧，更换电源有输出，即光耦工作电压，测量21伏，此时通电测量励磁输出有电压。励磁后测量光耦输出脚电压为3伏，模块控制脚，即2号引脚，测量560伏负极2.4伏。到目前为止，整个励磁控制板的电路已经清晰正常。

    ABB直流调速器维修总结
    ABB直流调速器本身的稳定性很高。一旦发生故障，不仅要全面检查故障部位，分析故障原因，还要更换原有零件，不然再次损坏时可能引起更大范围的故障，不仅损失时间和金钱，严重的可能会对操作员的人身安全有威胁。当遇到模块损坏的时候还是更换原装的好模块比较好，不要图一时省事，随便代换甚至改装电路，这是不可取的。如果您有其他ABB工控设备出现故障需要维修，欢迎您在线联系或电话咨询我们。
