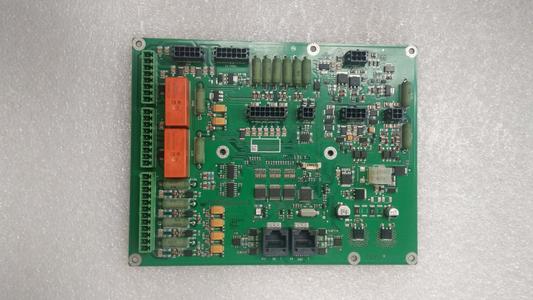

ABB电路板维修实力强：9号晚上，正在跑步中，一家漳州做真空包装公司打来电话，还好带着手机，要不然就接不到了。客户反馈说他们的工业机械臂的电路板有故障。可能因为**近经常下暴雨，搞得车间也是湿湿嗒嗒的，导致了电路板潮了出了故障。

      ABB电路板维修细节讲解：
      1. 在线测试仪执行数字和许多模拟IC的通电，在线逻辑测试，以及芯片的签名分析。这些测试检查数字芯片中的布尔函数，并提供动态操作的签名分析。未知芯片可以通过其布尔输出来识别。Diagnosys PinPoint系统还包含数字芯片引脚排列库，以帮助技术人员进行故障排除，并可以确定电路的布线方式。
      2. 数据I / O程序员在可编程逻辑设备（例如PROM，微处理器和存储设备）中读取，验证和存储数据。存储所有可编程设备的主数据库，以用于当前和将来的维修。
      3. 热风IC的安装和拆卸系统–使用此设备，表面安装IC经受温度控制的热风回流焊。在放大的CCD摄像头的帮助下，使用真空吸尘器工具卸下或安装芯片。
      4. 签名分析是进行PCB修复活动的主要诊断工具。它通过在半导体结的两个点上施加限流交流信号来工作。电流引起CRT迹线的垂直偏转，而施加的电压引起水平偏转。它们共同形成了一个独特的V / I签名，代表了被测结点的整体健康状况。分析偏转信号可以告诉我们该组件是好是坏或边缘。许多单元还具有在查看V / I曲线时触发门触发设备的内部功能。
      5. 示波器–各种带宽的模拟和数字示波器用于分析带电情况下的电压波形。函数生成用于模拟方波，正弦波或三角波输入和触发信号。
      7. 数字电压表（DVM） – 3½至6½位数字表在选定的测量范围内可测量低至6½位数字的电压
      8. Sencore电容和电感表用于分析电容器的电容，等效串联电阻（ESR），介电泄漏和频率响应。电感计用于测量线圈中的相似属性。
      9. 电源负载箱 –动态负载库，用于测试电源容量，保持时间和尖峰灵敏度。
     10. 校准器是可追溯至NIST标准的参考系统，用于**终调节与温度，流量和压力有关的产品。 Mings是用于识别和检查各种集成电路的手持式测试仪。



      ABB电路板维修成功经验总结：
      系统或模拟测试仪提供了一种从连接器测试组件以确定ABB电路板的维修成功的方法。此外，应将所有设备标识为用于诊断工作或用于维修（已校准）。所有校准过的设备应按计划的量具计划进行。
