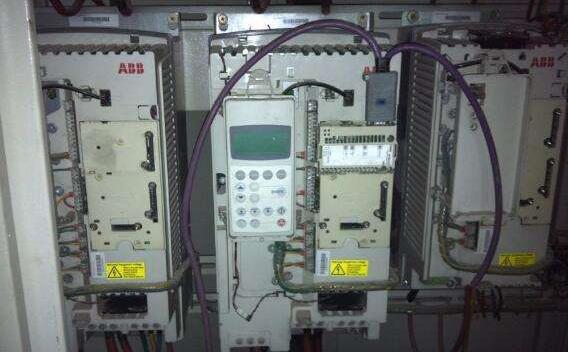

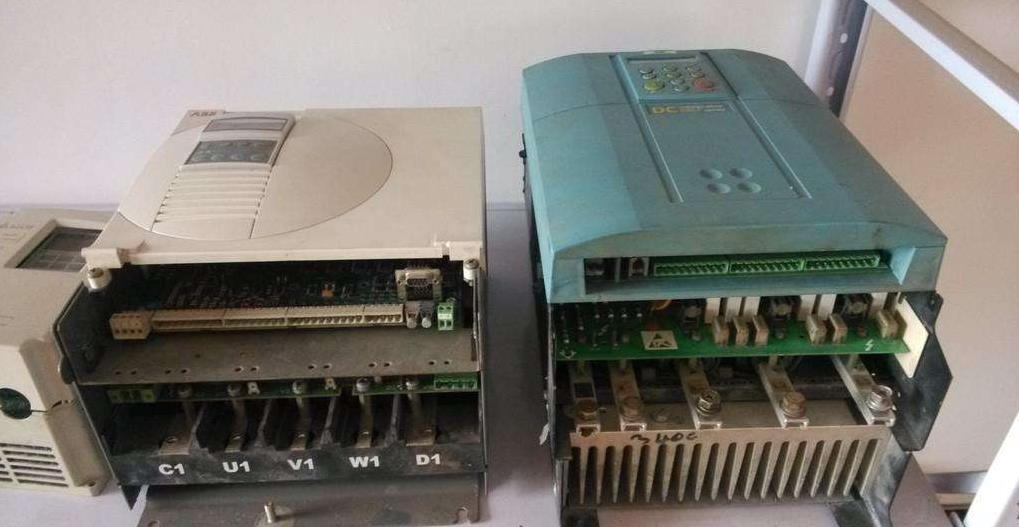

ABB直流调速器维修：ABB直流驱动器是许多工业和商业应用的主要组件，其中电机运行以完成任务。ABB直流调速器 可以控制和保护电机，在某些应用中，甚至可以节省能源。但与任何系统组件一样，ABB直流调速器 可能会出现故障。在这里，我们解释了一些故障排除技术，工程师和工厂人员可以使用这些技术来检查和 让 ABB直流调速器 运行。我们在此提供的主要无权力检查清单包括：
      安全 — 系统电压低于 10 Vdc
      输入检查 — 作为二极管检查
      直流总线检查 — 作为目视检查
      输出检查——作为二极管检查
      支票审查



      ABB直流调速器 输入检查（在整流器处）
      在当今的 ABB直流调速器 中，输入或整流器部分由输入二极管组成，这些二极管将输入的三相交流正弦波转换为整流后的直流电源。每相至少有两个二极管。它们位于相反的导电方向以允许全波整流。要检查输入部分，我们需要执行简单的二极管检查。这些检查包括测试每个相中两个二极管的正向和反向偏置方向。此过程使用驱动器上的输入端子 R/L1、S/L2、T/L3 和直流总线端子。
      如果您不确定输入端子的位置，请参阅 ABB直流调速器 手册。
      将万用表设置为二极管检查 将 +（红色）导线连接到输入端子 (R/L1) 上，将 –（黑色）导线连接到 (+) DC 总线端子上。这将隔离正 R/L1 定相二极管。一个好的二极管应该在正向偏置方向上读取大约 0.5 Vdc。对 S/L2 和 T/L3 端子重复此过程，同时将 –（黑色）引线留在 (+) 直流总线端子上。
      注意：进行此测量时，请注意所有三个输入端子的一致性。0.5 Vdc 的测量值只是一个近似值，可能会根据 ABB直流调速器 和型号尺寸而变化。如果在任何时候仪表读数为 0 V，则该二极管短路。
      下一步是检查二极管的反向偏置方向。将 –（黑色）万用表引线移至 R/L1 端子，并将 +（红色）万用表引线移至 (+) 直流总线端子。然后通过将 –（黑色）万用表引线移动到 S/L2 和 T/L3 端子来检查剩余的两个输入。在为驱动器的滤波电容器充电后，万用表最终应显示 (OL)。当仪表中的电源无法强制电流沿设定方向通过二极管时，就会发生 OL。
      我们现在已经完成了上面的二极管，需要检查整流器上剩余二极管的两个方向。我们首先将 +（红色）万用表引线放在 (-) 总线端子上，将 –（黑色）万用表引线放在 R/L1 端子上。这应该再次读取大约 0.5 Vdc。从那里，将 –（黑色）万用表引线移至剩余的 S/L2 和 T/L3 端子，同时寻找三个测量值之间的一致性。一些工程师认为它们之间的差异超过 0.05 Vdc 是一个不好的迹象，因为这可能意味着需要更换一个或多个二极管。
      最后，将 -（黑色）万用表引线移至 (-) dc 总线端子，将 +（红色）引线移至 R/L1 输入端子，然后检查 S/L2 和 T/L3 输入端子，再次确保在对滤波电容器充电一小段时间后，仪表读数为 OL。为滤波电容器充电时，时间会随着驱动器尺寸的变化而变化并增加。
      我们现在已经检查了两个偏置方向的所有二极管。如果在任何时候仪表读数为 0 V，则该二极管短路。

      ABB直流调速器上的直流母线检查
      在二极管将输入的交流波整流为直流后，直流母线或直流电容器存储电压并对直流母线电压纹波产生平滑作用。要全面检查电容器，工程师或工厂工人需要从系统中取出单个电容器，并使用支持高微法拉电容器的测试仪。
代替此（对于无电源检查），目视检查是否有任何物理损坏迹象或从电容器泄漏电解液就足够了。有时，如果电容器不再好，甚至可以闻到气味……而且气味很可能是强烈的气味。如果有问题的设备有很多时间，并且维护人员已经在更换其他组件，那么继续更换直流总线电容器并不是一个坏主意。
