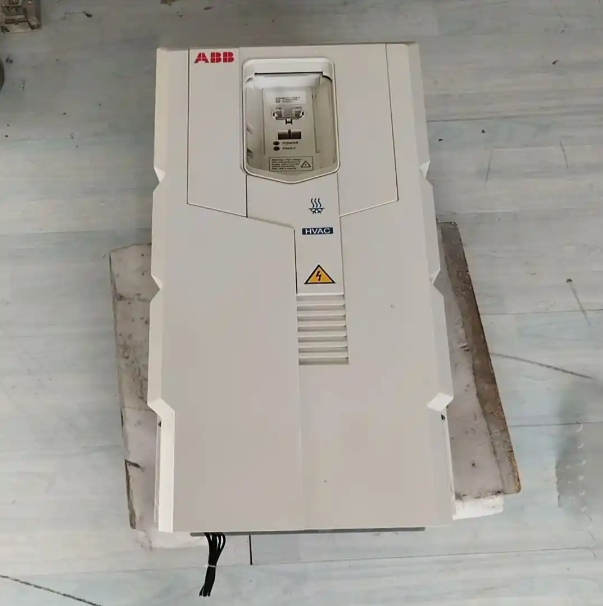

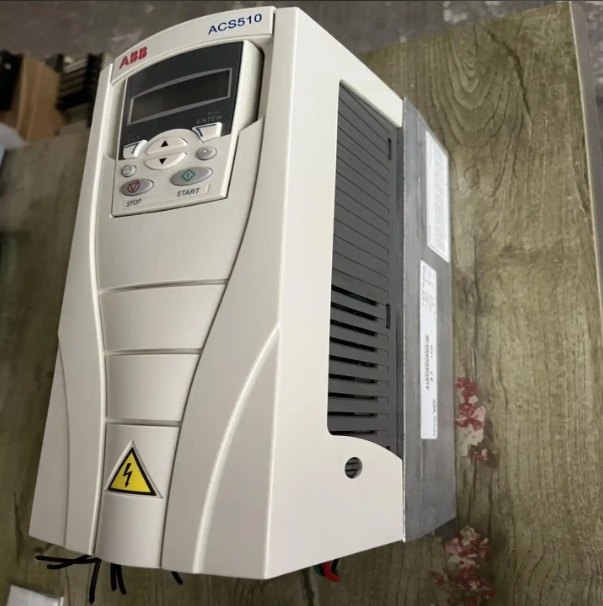

ABB变频器启动跳OC故障维修小技巧：ABB变频器作为工业自动化领域的重要设备，其稳定运行对生产线至关重要。然而，在实际使用过程中，OC过电流故障是较为常见的报警之一。我们公司于9月8日上午完成了一台ABB变频器启动跳OC故障问题的抢修，关于ABB变频器启动跳OC故障我们之前也维修过很多次，我们公司工程师也总结了一些方法经验。

ABB变频器启动跳OC故障出现原因

1.负载侧故障与机械问题：这是最常见的原因。电机或其拖动的负载存在卡死、堵转、轴承损坏等机械问题，导致ABB变频器启动瞬间阻力矩巨大，ABB变频器输出电流急剧飙升而触发保护。连接电机与负载的联轴器未校正好，也会增加启动负荷。

2.电机与电缆问题：电机本身存在匝间短路、相间短路或对地绝缘劣化等故障，启动时会产生很大的短路电流。连接ABB变频器与电机之间的动力电缆因破损、老化或接触不良（如接线端子松动）导致绝缘下降，甚至出现相间短路，也会直接引发过流。

3.变频器参数设置不当：加速时间设置过短，ABB变频器试图在极短时间内将电机转速提升至设定值，会导致输出电流过大。电机铭牌参数（如功率、额定电流、额定电压）设置错误，使得ABB变频器的保护计算基准失效，轻微电流就可能被误判为过流。矢量控制模式下未进行正确的电机参数辨识（如静态辨识），控制性能不佳也易导致启动过流。

4.变频器硬件故障：ABB变频器内部的电流检测电路（如霍尔传感器）本身发生漂移或损坏，会错误地发送过流信号。驱动电路（驱动板）异常或IGBT功率模块性能劣化、损坏，可能导致输出三相不平衡甚至直接短路，上电启动时即刻报出OC故障。

ABB变频器启动跳OC故障维修方法

1.空载测试与机械排查：首先，完全断开ABB变频器与电机的连接线。进行空载启动测试。若不再跳OC，则故障必定在电机或机械负载侧。应盘车检查电机与机械设备是否转动灵活，排除卡死、轴承损坏等问题。

2.检查电缆与电机绝缘：若空载正常，接上电机线但仍不连接负载。ABB变频器启动后跳OC，则故障在电机或电缆。使用兆欧表（摇表） 分别测量电机三相绕组对地绝缘以及相间绝缘，同时检查动力电缆是否有破损、老化或短路迹象。

3.参数检查与优化：核实电机铭牌参数（功率、电流、电压）是否与ABB变频器设置完全一致。适当延长加速时间，减轻启动负担。务必执行电机辨识（Tuning） 流程，特别是矢量控制模式下，以确保控制精度，避免因参数不准导致误报过流。

4.硬件诊断与维修：完成上述步骤后若故障依旧，则高度怀疑ABB变频器内部硬件故障。重点检查电流传感器是否偏移损坏、驱动电路（驱动板） 波形是否正常，以及IGBT功率模块是否性能劣化或击穿短路。此部分涉及精密检测，建议由专业人员进行。
